PCS78D/PCS78P拉線編碼器
摘要：PCS78D/PCS78P拉線編碼器的輸出采用絕對值編碼器，增量型脈沖編碼器輸出，緊湊型設計傳感器適合于工業應用，防護等級 IP65，測量范圍 0---2000mm，在不加牽引力情況下讓鋼絲繩自由縮回會損壞傳感器。
- 產品簡介
- 技術參數
- 安裝尺寸
- 訂貨說明

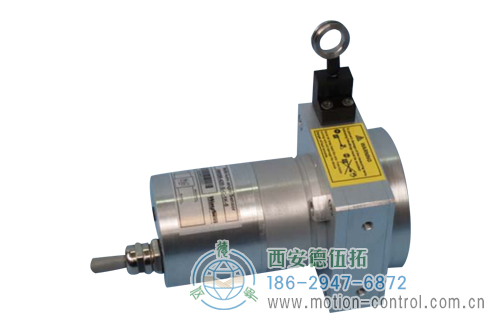

PCS78D/PCS78P拉線編碼器
絕對值編碼器，增量型脈沖編碼器輸出
PCS78D/PCS78P拉線編碼器主要特征
緊湊型設計傳感器適合于工業應用
防護等級 IP65
測量范圍 0---2000mm
絕對值編碼器輸出
增量型編碼器輸出
PCS78D/PCS78P拉線編碼器應用舉例
安全警告：在不加牽引力情況下讓鋼絲繩自由縮回會損壞傳感器
PCS78D/PCS78P拉線編碼器技術參數
|
電氣輸出：
|
多圈絕對值編碼器帶 SSI，PROFIBUS，DEVICENET CAN，AS-interface, INTERBUS 接口
增量型編碼器：10-30VDC 推挽，5V RS422， 10-30VDC RS422。
|
|
分辨率：
|
200.33mm/Rot ± 0.1（.對于絕對值和增量型編碼器）
|
|
材料：
|
鋁材，銅，不銹鋼和工業塑料
鋼絲繩：不銹鋼
|
|
感應裝置：
|
多圈絕對值編碼器或增量型脈沖編碼器
|
|
接線方式：
|
接插件或電纜引出線
|
|
精確度：
|
±1.5mm
|
|
周圍環境：
|
抗電磁干擾：取決于編碼器（EN50081-1）
溫度：-25℃—+80℃
|
|
鋼線受力：
|
最小收回力：6.0N
最大拉出力：9.8N
|
|
抗沖擊和振動：
|
取決編碼器：DIN EN60028-2-27，100g，3ms
DIN EN60028-2-6，10g，10….2000HZ
|
|
防護等級：
|
IP65
|
|
重量：
|
0.7kg
|

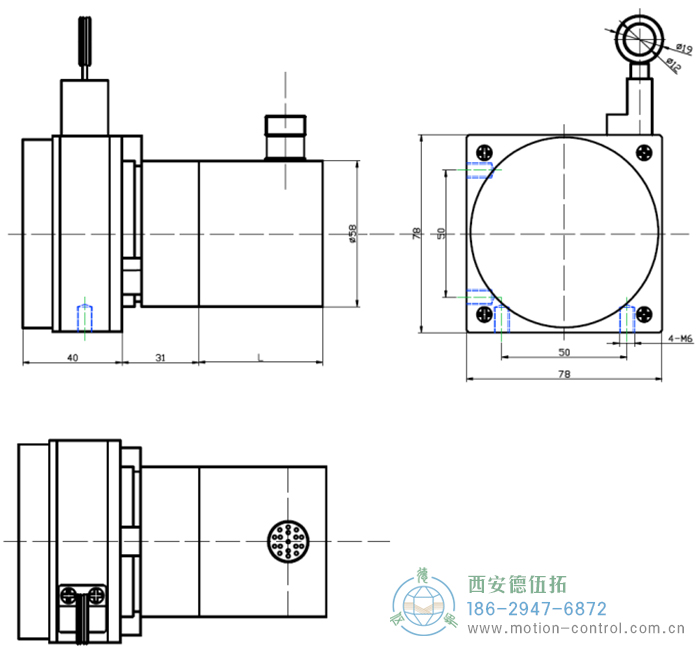

PCS78D/PCS78P拉線編碼器的外形及安裝尺寸

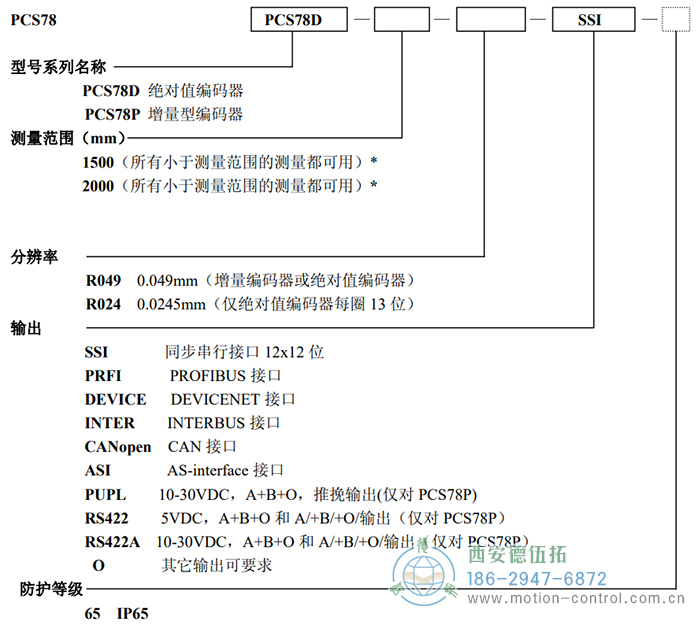

PCS78D/PCS78P拉線編碼器訂貨選型說明
注：選電流輸出時零位和滿刻度可根據客戶要求在出廠時調整。
計算測量長度= 3.14*63.8*（編碼器測量步數 / 編碼器單圈分辨率）
