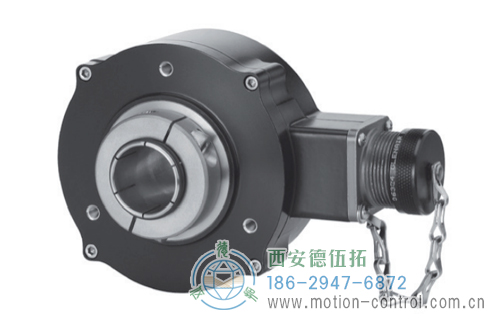

ISD37重載光電增量防爆編碼器
單路或雙路隔離冗余輸出
適合防爆應用，符合ATEX和CSA認證
不易破損的碼盤，分辨率高達5000ppr
具有陽極氧化鋁，不銹鋼或鍍鎳外殼
防護等級為IP67的特殊外殼封裝


ISD37重載光電增量防爆編碼器產品規格
外徑：3.75"(95.25mm)
軸徑或孔徑：12mm ~ 1"(25.4mm)
脈沖數或分辨率：15~5000
防護等級：IP67
最高轉速：6,000 RPM

ISD37重載光電增量防爆編碼器標準工作特性
分辨率：可達5000 ppr

ISD37重載光電增量防爆編碼器電氣特性
輸入電壓：DC 5~26V，最大電流50mA，不包括輸出負載
ATEX：DC 5V，7~26V

ISD37重載光電增量防爆編碼器機械特性
外殼材料：硬氧化鋁或不銹鋼
碼盤材料：金屬或塑料

ISD37重載光電增量防爆編碼器環境特性
工作溫度：-40°C ~ +80°C
外殼防護等級：IP67

ISD37重載光電增量防爆編碼器技術參數

技術數據(機械)

軸材料	不銹鋼(用于1"軸孔可選陽極氧化6061鋁)
孔直徑	1.00"、0.875"、0.750"、0.625"、16mm、15mm、12mm。1"以下孔具有絕緣軸套(對于不銹鋼軸，1"軸孔電氣不絕緣)
孔徑向跳動	中點處±0.0005TIR
最小軸配合長度	1.60"
啟動轉矩	最大4.5in-oz(25℃)
運行轉矩	最大4.0in-oz(室溫)
軸承	61806-ZZ
軸承使用壽命	額定軸載荷下5×108轉(參閱制造商說明書)
機殼和外罩	硬質陽極化鋁 同時可提供不銹鋼
碼盤材料	聚酯薄膜
重量	35盎司，標準
工作溫度	-40`+80℃
儲存溫度	-40`+100℃
抗沖擊	400G，持續6毫秒
抗振動	20G，5至3000Hz
濕度	100%
防護等級	IP67

注釋："MS"類型匹配連接器和預制電纜額定等級為NEMA12。"M12"電纜組件的額定等級是IP67。

技術數據(電氣)

編碼方式	增量式
分辨率	最高5000PPR。參閱訂貨信息。
格式	兩通道正交方波(AB)，帶可選零位信號Z和互補輸出
相位檢測	從編碼器軸夾緊端方向看，A超前B，編碼器逆時針旋轉
正交相位	分辨率≤1200PPR：90°±15°電氣 分辨率＞1250PPR：90°±30°電氣
對稱性	分辨率≤1200PPR：180°±18°電氣 分辨率＞1250PPR：180°±25°電氣
波形	方波上升沿和下降沿小于1μs,負載電容1000pf
電源電壓	5VDC，7-26VDC
輸出芯片	ET7272、ET7273
頻率響應	125kHz
連接	MS連接器，M12連接器， 帶密封電纜輸出。參閱訂貨信息。
配套連接器	6針MS，MS3106A-14S-6S型(MCN-N4)； 7針MS，MS3106A-16S-1S型(MCN-N5)； 10針MS，MS3106A-18S-1S型(MCN-N6)； 10針卡口接頭，MS3116-F12-10S型(MCN-B1)； 10針，NEMA4類型(MCN-N6N4) 電線帶5針M12連接器，p/n 112859-xxx 電線帶8針M12連接器，p/n 112860-xxx

信號格式


電氣連接
5&8針M12電纜附件(代碼5=H或J)
這里提供連接器引腳編號和電纜組件纜線顏色的參考信息。

編碼器功能	電纜#112859-5針單端		電纜#112860-8針單端		電纜#112860-8針差分
	針	電纜顏色	針	電纜顏色	針	電纜顏色
信號A	4	黑色	1	棕色	1	棕色
信號B	2	白色	4	橙色	4	橙色
*信號Z	5	灰色	6	黃色	6	黃色
電源+V	1	棕色	2	紅色	2	紅色
Com	3	藍色	7	黑色	7	黑色
信號A	-	-	-	-	3	棕色/白色
信號B	-	-	-	-	5	橙色/白色
*信號Z	-	-	-	-	8	黃色/白色

電氣連接(續)
6、7&10腳MS連接罵和電纜
這里提供連接器和配套/電纜附件針編號和電纜顏色的參考信息。直接電纜輸出類型的顏色與每一個輸出配置相同。

編碼器功能	電纜#108594-6針單端		電纜#108595-7針單端		電纜#108596-7針差分線路驅動器，無零位		電纜#1400635-10或109209-(NEMA4)10針差分線驅輸出		電纜#114448-10針卡口接頭		電纜出線，帶密封
	針	電纜顏色	針	電纜顏色	針	電纜顏色	針	電纜顏色	針	電纜顏色	電纜顏色
信號A	E	棕色	A	棕色	A	棕色	A	棕色	A	棕色	綠色
信號B	D	橙色	B	橙色	B	橙色	B	橙色	B	橙色	藍色
信號Z	C	黃色	C	黃色	-	-	C	黃色	C	黃色	橙色
電源+V	B	紅色	D	紅色	D	紅色	D	紅色	D	紅色	紅色
Com	A	黑色	F	黑色	F	黑色	F	黑色	E	-	黑色
外殼	-	-	G	綠色	G	綠色	G	綠色	F	黑色	白色
N/C或屏蔽層	F	-	E	-	-	-	E	-	G	綠色	-
信號A	-	-	-	-	C	棕色/白色	H	棕色/白色	H	棕色/白色	紫色
信號B	-	-	-	-	E	橙色/白色	I	橙色/白色	J	橙色/白色	棕色
信號Z	-	-	-	-	-	-	J	黃色/白色	K	黃色/白色	黃色

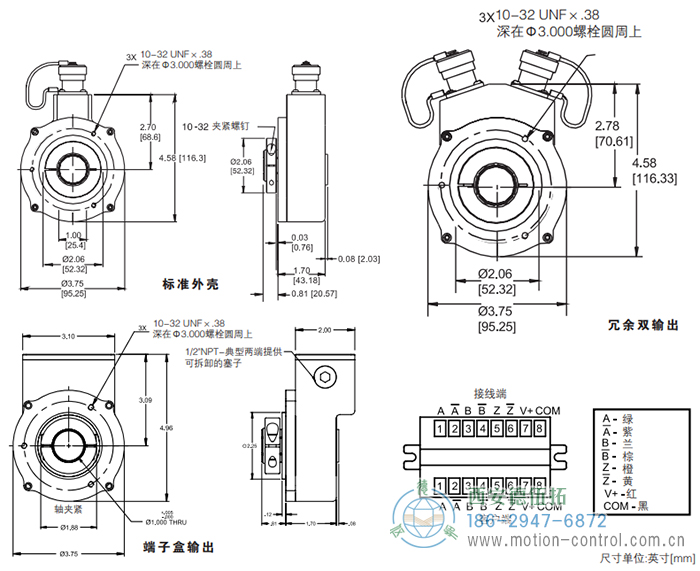

ISD37重載光電增量防爆編碼器外形及安裝尺寸

ISD37重載光電增量防爆編碼器訂貨說明

在訂貨時我們需要確認用戶所購買的編碼器的相關規格參數，以免給您造成不必要的損失。以下是訂貨時需要確認的一些參數，以及參數說明，供您參考選型。

型號	PPR	孔尺寸	輸出格式	終端	選項	特殊選項
ISD37	□□□□	□	□	□	□	□□
ISD37 防爆編碼器	0015 0032 0050 0060 0100 0200 0240 0250 0500 0512 0600 1000 1024 1200 2000 2048 3072 5000	0 6mm 1 1/4" 3 8mm 4 3/8" 5 10mm 6 12mm 7 1/2" 8 5/8" 9 15mm A 16mm C 19mm D 3/4" E 20mm F 7/8" G 24mm H 1"不絕緣 P 25mm 不絕緣	A 單端ABZ，7-26V輸入，7-26V推挽輸出(7272) C 單端ABZ，5V輸入，5V推挽輸出(7272) D 單端ABZ，7-26V輸入，5V推挽輸出(7272) E 單端ABZ，7-26V輸入，7-26V集電極開路輸出(2222) F 單端ABZ，7-26V輸入，7-26V集電極開路輸出，帶1k上拉電阻(2222) ----------- 當代碼5是H時，G，H，J不可選擇 G 差分AB，5V輸入，5V推挽輸出(7272) H 差分AB，7-26V輸入，7-26V輸出(7272) J 差分AB，7-26V輸入，5V輸出(7272) ----------- 當代碼5是0，1，5，6，H時，K，L，M不可選擇 K 差分ABZ，5V輸入，5V輸出(7272) L 差分ABZ，7-26V輸入，7-26V輸出(7272) M 差分ABZ，7-26V輸入，5V輸出(7272)	0 6針插頭 1 7針插頭 2 10針插頭 4 10針卡口插頭 5 6針+配套插頭 6 7針+配套插頭 7 10針+配套插頭 8 12針CW配套插頭 9 10針卡口連接器+配套插頭 A .5m(20")電纜 C 1m(39")電纜 D 2m(79")電纜 H 5針M12插頭 J 8針M12插頭 K 1.5英尺(18")電纜，帶10針插頭 M 5英尺(60")電纜 N 10英尺(120")電纜 P 1.5英尺(18"0)電纜，帶10針穿板式連接器 --------- 當代碼6=0，1，2，3，A，C可選 T 接線合導管出口	0 無選項 1 槽型彈簧片 2 單點彈簧片4.5"C面 3 單點彈簧片8.5"C面 4 雙路隔離輸出信號，不帶彈簧片 5 雙路隔離輸出信號，槽型彈簧片 6 雙路隔離輸出信號，4.5"C面彈簧片 7 雙路隔離輸出信號，8.5"C面彈簧片 A 旋轉拉桿 C 公制旋轉拉桿 B 雙路隔離輸出信號，旋轉拉桿 E 雙路隔離輸出信號，公制旋轉拉桿	空白 無 01 鍍鎳外殼 02 不銹鋼外殼

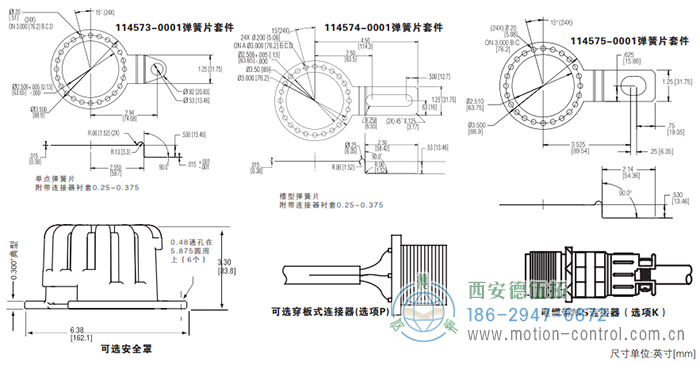

附件
114573-0001 安裝4.5"電機C面的彈簧片組件，單點安裝，3/8"螺栓
114574-0001 安裝于標準交流電機風扇罩的彈簧片組件，T型螺栓
114575-0001 安裝于8.5"電機C面的彈簧片組件，單點安裝，1/2"螺栓

以下組件當代碼5是T時不兼容
114591-0001 罩殼組件，適用于56C面
114592-0001 罩殼組件，適用于風扇罩
114593-0001 雙罩殼組件，適用于56C面
114594-0001 雙罩殼組件，適用于風扇罩

MS插頭帶10英尺電纜
108594-0010 6針MS插頭帶線纜，用于單端輸出
108595-0010 7針MS插頭帶電纜，用于單端輸出
108596-0010 7針MS插頭帶電纜，用于差分線驅動輸出不帶零位信號
10400635-0010 10針MS插頭帶線纜，用于差分線驅動輸出帶零位信號
109209-0010 NEMA4 10針插頭帶線纜，用于差分線驅動輸出帶零位信號

15英尺帶MS連接器電纜
112859-0015 用于單端輸出的5針M12電纜
112860-0015 用于單端輸出的8針M12電纜
112860-0015 用于線驅動輸出帶零位信號的10針M12電纜

配套插頭(無電纜)
6針 MS3106A-14S-6S(MCN-N4)
7針 MS3106A-16S-1S(MCN-N5)
10針 MS3106A-18-1S(MCN-N6)
10針卡口 MS3116-F12-10S(MCN-B1)
10針 NEMA4類型(MCN-N6N4)
